아두이노 - 블루투스 악력기 자동 카운터 만들기.



* BLE Module 및 센서를 사용하여 악력기 자동 카운터를 만들어 보려합니다.



   ✔ 영상 확인



https://www.youtube.com/watch?v=nh-QutXDsHY&feature=youtu.be



   ✔ 준비물



   - BLE Module

     ; 51822 BLE 모듈, 지자기센서 포함



   - 네오디움 자석 1개

   - 악력기

   - 찍찍이 테이프

   - 케이스 ( 3D 프린터로 인쇄 )







   ✔ 케이스 및 홀더 만들기



- 홀더 만들기



iR = 22.2/2;    difference() {          cylinder(h=10, r= iR + 1, $fn=100);          translate([0, 0, 1]) cylinder(h=26, r= iR, $fn=100);    }    translate([-11, -15, 0]) cube([22,30,1]);

cs



- 소스 다운받기

다운로드





   ✔ 조립

  - 네오디움 자석은 악력기의 한쪽에만 넣고 다른쪽에는 센터모듈을 부착함.





   ✔ 펌웨어 및 앱개발

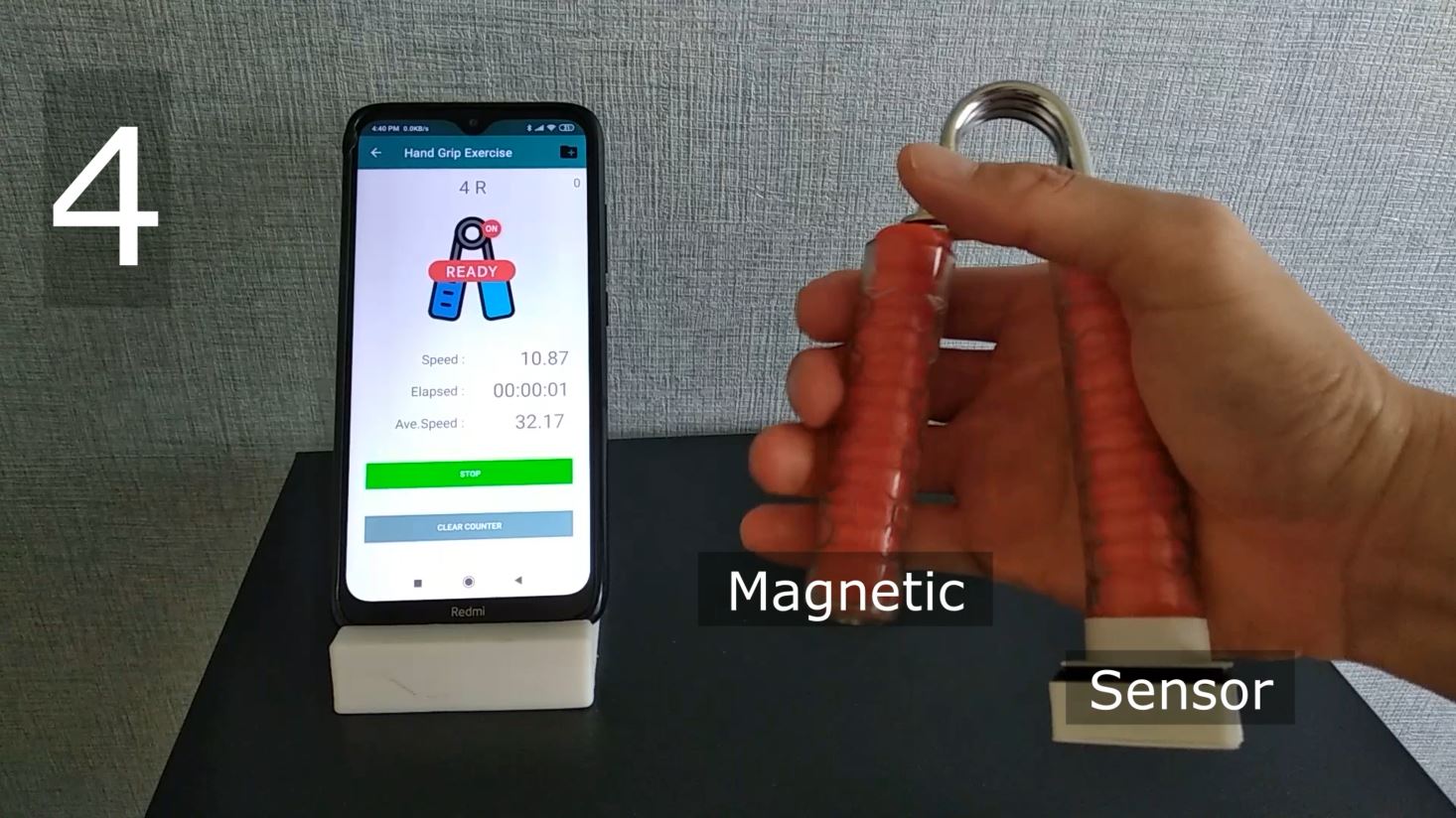

   ✔ 동작 테스트



  - 동영상 참고
